| 产品特性定制 | 加工定制是 |
| 品牌金倍克 | 型号FR-4 |
| 机械刚性刚性 | 层数多层 |
| 基材铜 | 绝缘材料有机树脂 |
| 绝缘层厚度常规板 | 阻燃特性VO板 |
| 加工工艺电解箔 | 增强材料玻纤布基 |
| 绝缘树脂环氧树脂(EP) | 产品性质*** |
| 营销方式*** | 营销价格优惠 |
| 基板材料FR-4 | 铜厚1oz |
| 最小孔径0.2mm | 最小线宽0.1mm |
| 最小线距0.1mm |
展开

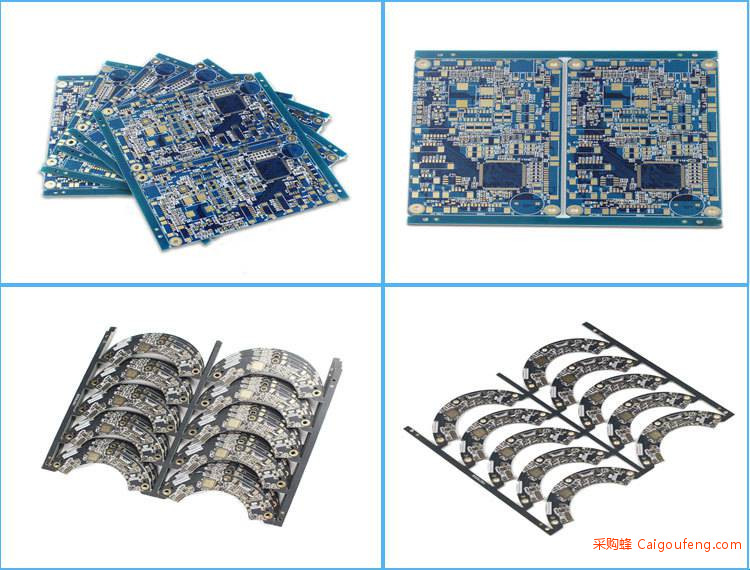

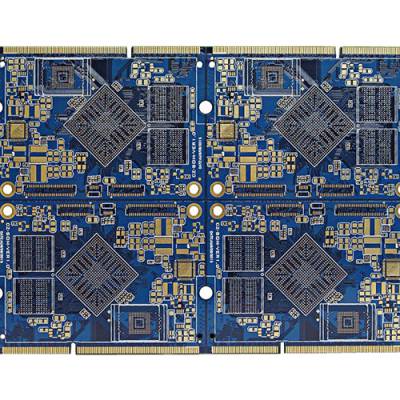

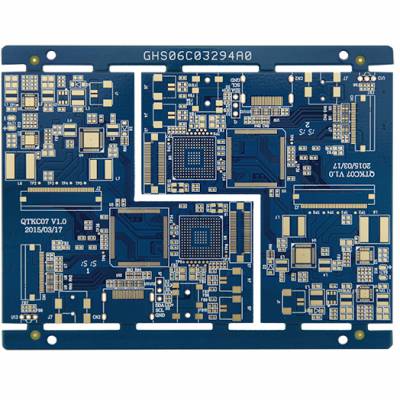

智能手机线路板生产 无线充电pcb打样 深圳线路板批量加工
4层pcb 8层pcb 多层线路板在线报价
温馨提示：
1、所发布图片都是样板，仅作为外观及工艺参考，没有***库存出售，本厂主要以加工定制产品为主。
2、图片标价为常规报价，仅供参考，PCBA,SMT,DIP,SMD代工产品标价为加工费常规报价，电子元器件由客户提供，实际价格根据客户需求双方确定***终的价格。

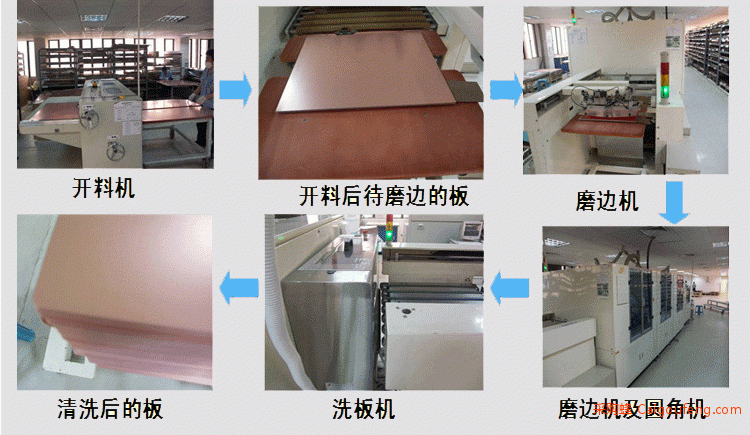

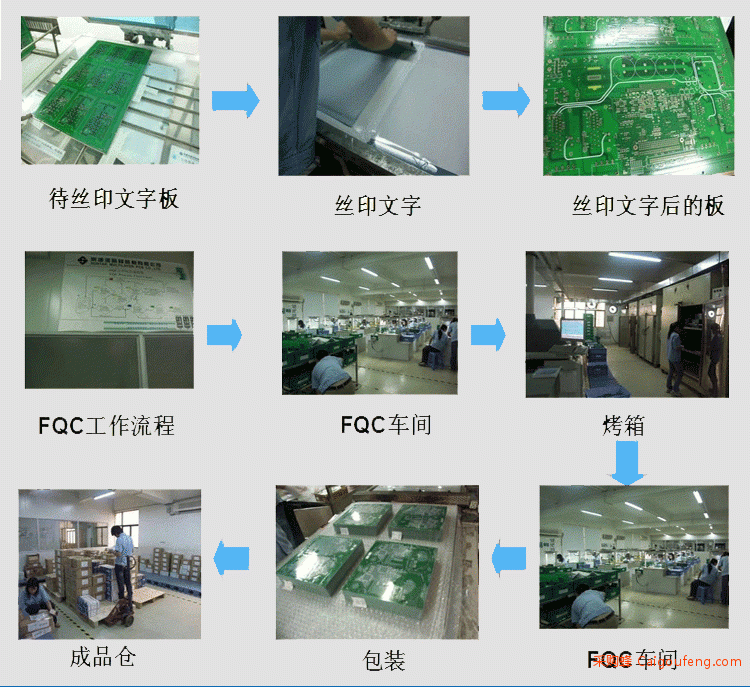

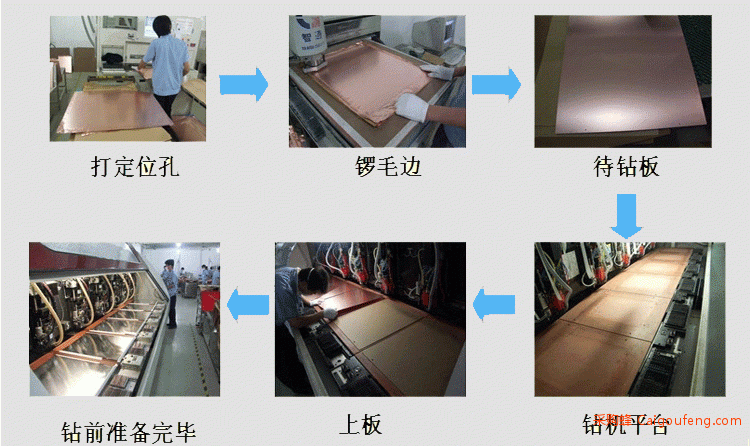

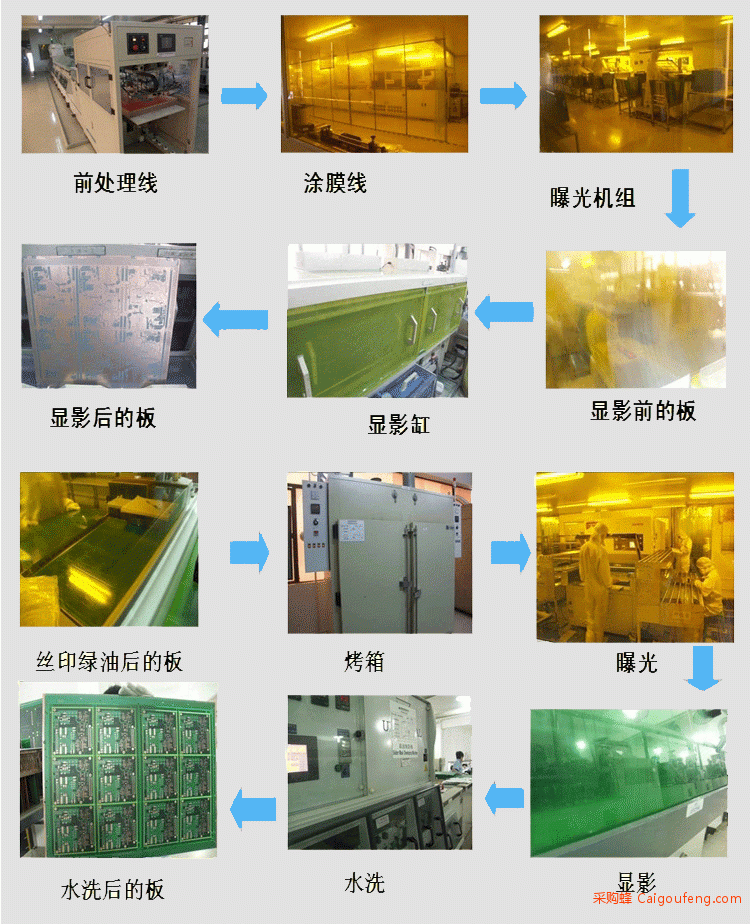

生产线实力及工厂能力概述
工厂规模
工厂面积：1.5万㎡
主要产品：线路板及贴片、FR-4线路板、铝基线路板 、PCB、FPC
工人人数： 101-200
打样人数： 6
板房面积：1.0万㎡
打板人数：10
生产线产品： FR-4线路板、铝基线路板
主要销售区域： 全国、港澳台地区、南美、北美、日本、东亚、东南亚、中东、东欧、西欧、非洲、***
制成能力
板材：FR-4(全玻绊)、铝基板、铜基板、CEM-1(半玻纤)、高TG、高CTI、高频板等。
一．加工层数：1-12层
二．加工面积:硬板1200*600mm，FPC柔性板500*500MM。
三．成品铜厚：0.5-6 OZ
四．成品板厚：硬板0.2-2.0mm，FPC柔性板0.08-0.32MM。
五．***小线宽：硬板0.1mm/4mil，FPC柔性板0.07MM。
六．***小线间距：硬板0.1mm/4mil，FPC柔性板0.07MM。
七．***小成品孔径：0.2mm/10mil，
八．***小阻焊桥宽：0.1mm/4mil
九．***小外形公差：±0.10mm/4mil
十．翅曲度：≤0.7％ 阻燃等级：94V0
十一．阻焊类型：感光油墨（绿、红、黄、黑、紫、白、兰、哑绿、等颜色）
十二．表面处理类型：喷锡、沉金、镀金、镀镍、沉银，OSP抗氧化。
生产打样时间
打样：3天（加急24小时），多层板6-10天（加急3天），FPC柔性板5-6天
小批量：4-6天，以量而定，多层板10天左右。批量：7-8天，多层板12-15天。
客供资料
客户需提供的文件资料：
1.dxp 2. Protel 99 SE 3.camnt95 4. Powerpcb 5. CAD 2012
以上五种请选一种
做电路板需要提供的资料如下：
1.PCB板资料（做电路板的图纸）
2.工艺要求：
表面的制作工艺：喷锡、镀金、沉金、镀镍、抗氧化。（其选一）
阻焊颜色：深绿、浅绿、蓝油、白油、红油等（其选一）
层数：1~12层（其选一）
板厚：0.4~2.5mm（其选一）
板材：FR-4、铝基板、铜基板、高频板、cam-1等（其选一）
铜厚：1oz-6oz（其选一）
3.数量
4.付款方式
5.PCBA代工产品由客户提供元器件、BOM清单。
注：如广大客户做的是铝基板那它的导热系数一般可分为：普通1.0、中导、高导（其选一）
特殊要求：有阻抗，BGA，***小孔径可达0.2mm，***小线宽/线距0.075mm
